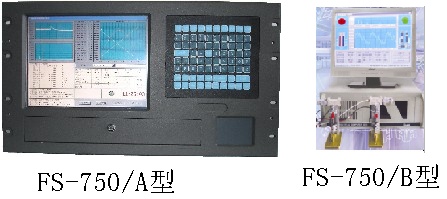

※ FS-750/NEW型直流电机特性测试系统

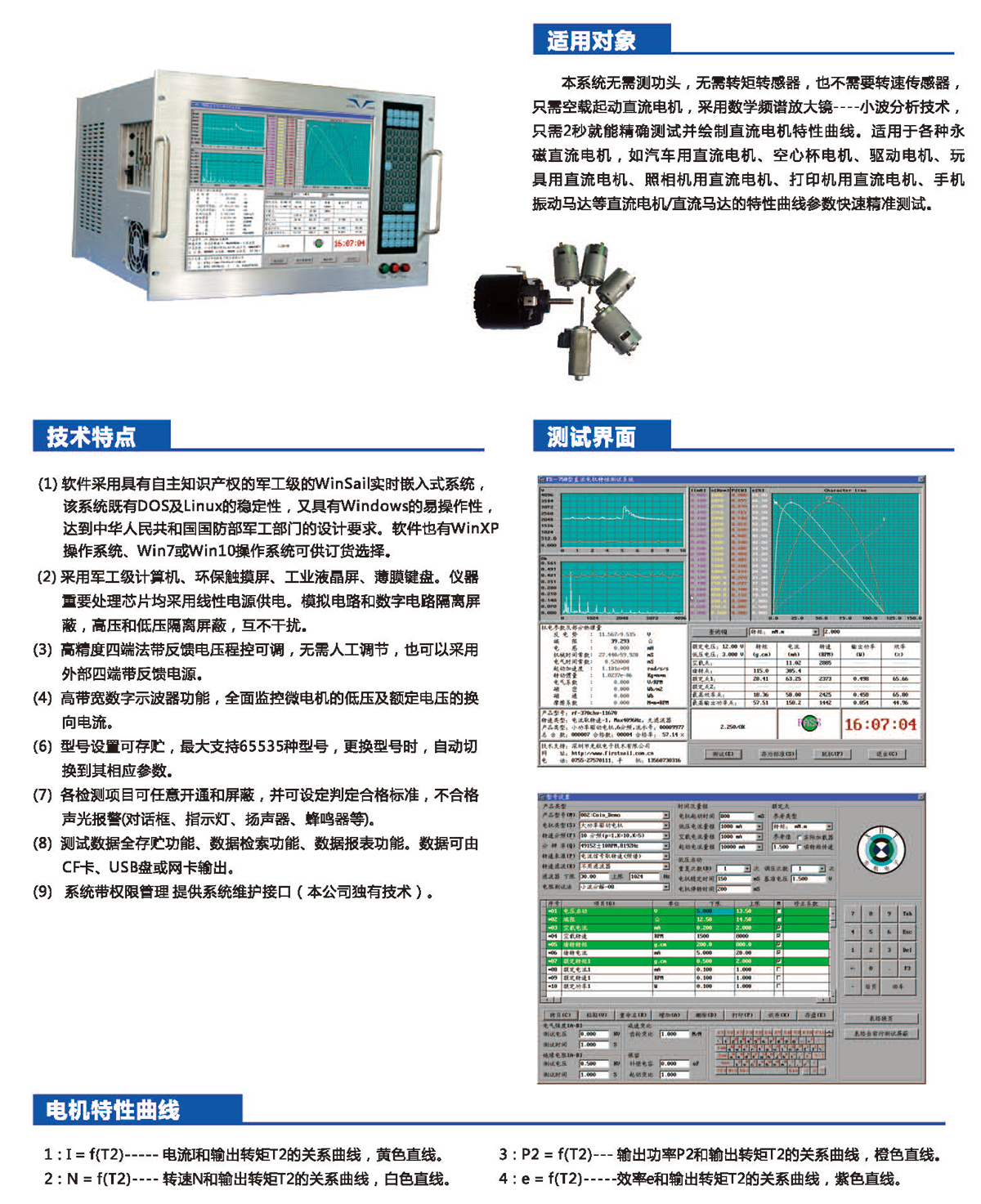

       FS-750型直流电机特性测试系统：本系统无需测功头，无需转矩转感器，也不需要转速传感器，只需空载起动直流电机，采用数学频谱放大镜--小波分析技术，只需2秒就能精确测试并绘制直流电机特性曲线。适用于各种永磁直流电机，如空心杯电机、驱动电机、玩具用直流电机、照相机用直流电机、打印机用直流电机、汽车用直流电机、手机振动马达等直流电机/直流马达的电机特性曲线快速精准测试。

(1) 软件采用具有自主知识产权的军工级的WinSail实时嵌入式系统，该系统既有DOS及Linux的稳定性，又具有Windows的易操作性。支持1024X768分辨率的真彩色显示系统及多窗口双显示系统，支持鼠标和触摸屏，支持中文输入法，支持软键盘及I/O键盘，支持定时器，支持标准数据库，支持标准INI配置文本文件，支持多任务，支持TCP/IP网络协议，支持PLC仿真技术，支持扩展内存仿真技术，支持BMP、ICO、JPEG及GIF动画文件的显示，达到中华人民共和国国防部军工部门的设计要求。

(2)采用军工级计算机、环保触摸屏、工业液晶屏、薄膜键盘。仪器重要处理芯片均采用线性电源供电。模拟电路和数字电路隔离屏蔽，高压和低压隔离屏蔽。

(3)高精度四端法电压程控可调，无需人工调节。

(4)高带宽数字示波器功能，全面监控微电机的低压及额定电压的换向电流。

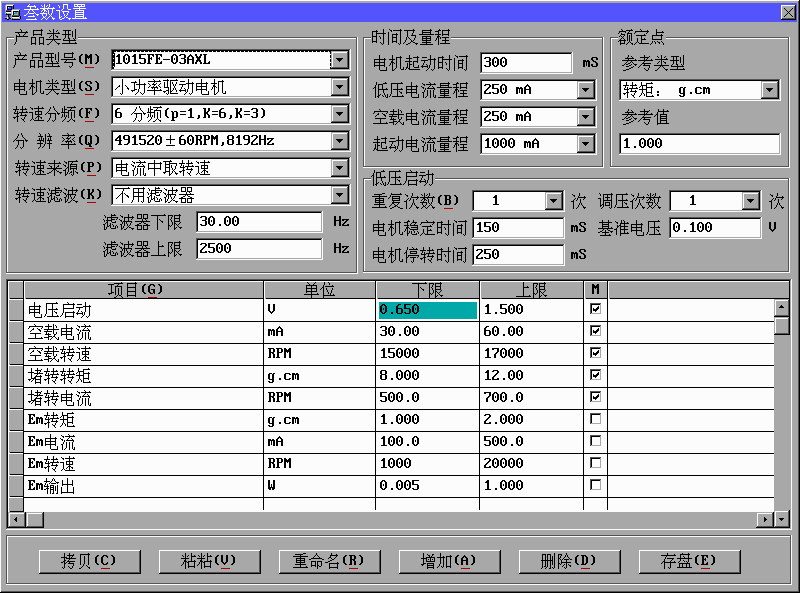

(6)型号设置可存贮，最大支持65535种型号，更换型号时，自动切换到其相应参数。

(7)各检测项目可任意开通和屏蔽，并可设定判定合格标准，不合格声光报警(对话框、指示灯、扬声器、蜂鸣器等)。

(8)测试数据全存贮功能、数据检索功能、数据报表功能。数据可由CF卡、USB盘或网卡输出。

(9) 系统带权限管理 提供系统维护接口（本公司独有技术）。

电机特性曲线

1：I = f(T2)----- 电流I和输出转矩T2的关系曲线，黄色直线。

2：N = f(T2)----- 转速N和输出转矩T2的关系曲线，白色直线。

3：P2 = f(T2)---- 输出功率P2和输出转矩T2的关系曲线，橙色直线。

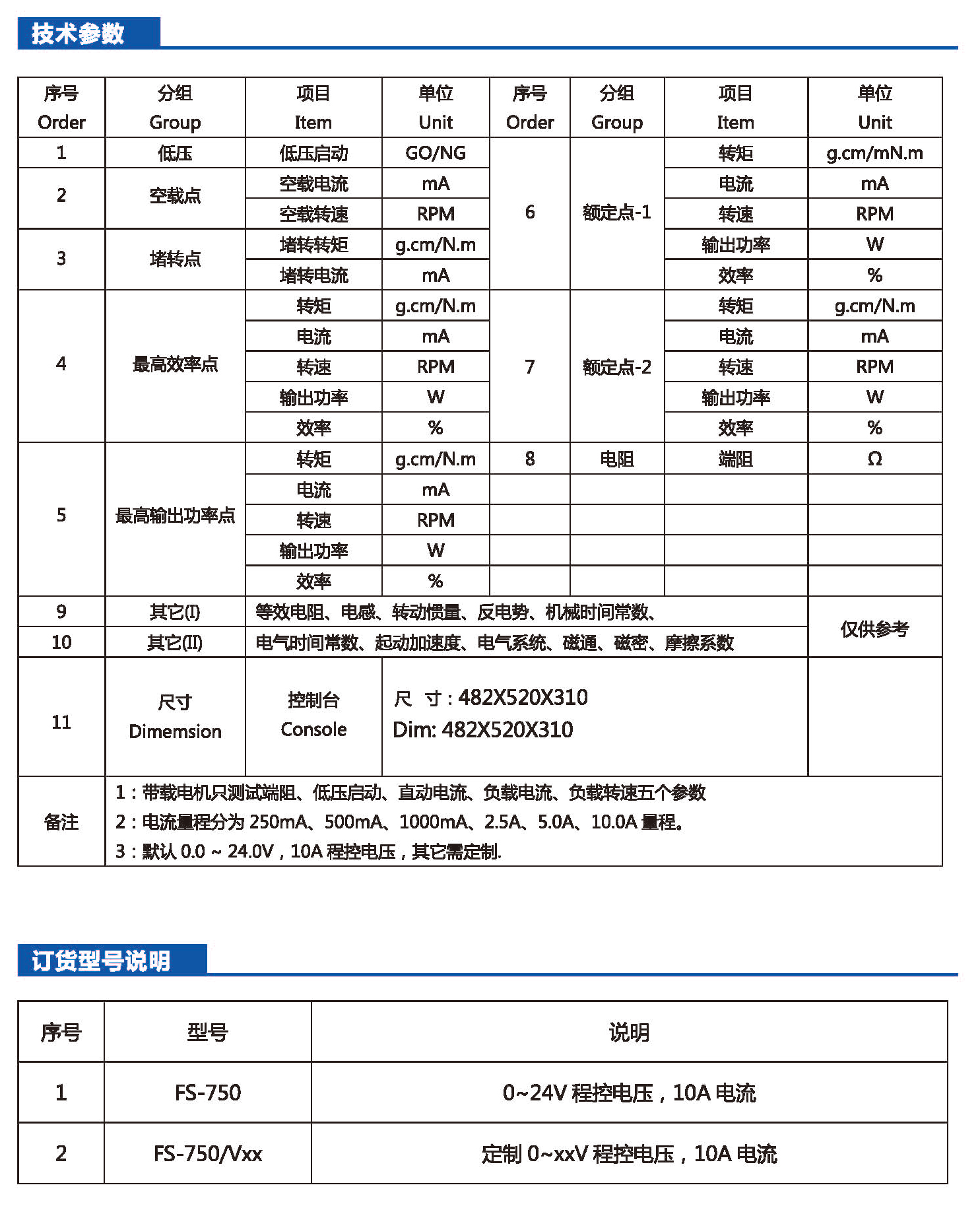

订货型号说明
